Geomagic Design X; 3D tarama verilerini parametrik ve düzenlenebilir katı CAD modellerine dönüştürmek için endüstri lideri tersine mühendislik yazılımıdır. Tersine mühendislik için en yeni araçlarla tasarım ve üretim iş akışlarınızı kolaylaştırın. Geomagic Design X ile üretime hazır tasarımlar oluşturun. Bu yazılım sayesinde eski parçalar ve takımlar için CAD verilerini yeniden modelleyebilir, parçalar ve kalıplar için var olmayan veya kaybolan CAD verilerini yeniden oluşturabilir, yeni özel ürünler tasarlayabilir ve prototip veya üretim sonrası yapılan değişiklikleri belgeleyebilirsiniz

Endüstride kullanılan tüm uzantıları Design X ile hizalayın, birleştirin, düzeltin, poligonal yüzey (mesh veya STL) oluşturun

Neden İhtiyaç Duyarız?

Her ne kadar tarama cihazlarının kendi yazılımları olsa da zaman zaman alıştığımız yazılımın gücüne ve yeteneklerine ihtiyaç duyarız. Geniş alan taramalarında çoklu nokta bulutu dosyalarının referans geometriler veya manuel konumlandırmaları için uygulanması gereken bir nokta bulutu işlemi varsa her cihazın yazılımını indirmek yerine Design X ile sorununuzu çözebilirsiniz

Nasıl Çalışır?

Farklı cihazlarla çalışan bir tarama uygulama ve tersine mühendislik ekipleriniz olduğunu düşünün. Sahada yoğun bir tarama sürecinden geçen bu ekiplere destek olabilecek özellikte bir tersine mühendislik yazılımı sayesinde tersine mühendislik sürecine dilediğiniz aşamadan dahil olabilirsiniz. Nokta bulutu datalarını içe aktarın ve Design X ile düzenledikten sonra hizalayın, birleştirin ve STL dosyanızı oluşturun. Başka hiç bir yazılıma ihtiyaç duymadan STL üzerinden modelleme sürecine geçin ve yetenekli özellikler ile hızlıca sonuca ulaşın

Havacılık, otomotiv, medikal vb. endüstriler için özel olarak geliştirilen modelleme araçlarını kullanarak pratik, hızlı ve doğru sonuca ulaşın

Sihirbazlar ve Yetenekleri

Extrude, sweep, revolution, loft, pipe sihirbazları ile STL üzerinde hangi komutlar kullanılarak modelleme yapılabilir hızlıca keşfedebilirsiniz. Design X seçtiğiniz sihirbaz özelinde mesh yapısını analiz eder ve komutu nerede kullanabileceğinizi sizler için filtreler

Nasıl Çalışır?

CAD yazılımlarında kullanılan modelleme araçları genel itibariyle birbirlerine benzerdir. Standart bir iş akışında sketch ortamında 2 boyutlu çalışılan bir çizime ardından yükseklik verilerek 3 boyutlu bir katıya dönüştürülür. Bu modelleme araçlarından hangisini kullanacağına sizler karar vermeli ve bilmiyorsanız öğrenmelisiniz. Ancak Design X sizler için bu süreci tamamlayarak iş yükünüzü hafifletir, acemi olsanız dahi zaman kazandırarak maliyetlerinizi azaltır

Faydaları

Sihirbazlar kullanıcın hata payını ortadan kaldırarak zamandan ve iş teslimi sonrası oluşabilecek kayıplardan avantaj sağlar. Kullanıcıların kolayca modelleme çalışmalarını gerçekleştirmesine yardımcı olur ve iş yükünü hafifletir. Tersine mühendislik modellemelerinin nasıl yapılacağının daha hızlı kavranmasını, yazılımı daha hızlı kullanarak sonuca ulaşmanızda ve iş teslim sürelerinizde kazanç elde etmenizde sizlere yardımcı olur

Design X sadece tarama dataları ve bunların ardından gelen tersine mühendislik çalışmaları için değil parametrik bir modelleme yazılımı olarak sizlere hizmet eder. Sketch ortamından başlayan modelleme özellikleri ile başka bir yazılıma ihtiyaç duymazsınız

Eş Zamanlı Karşılaştırma

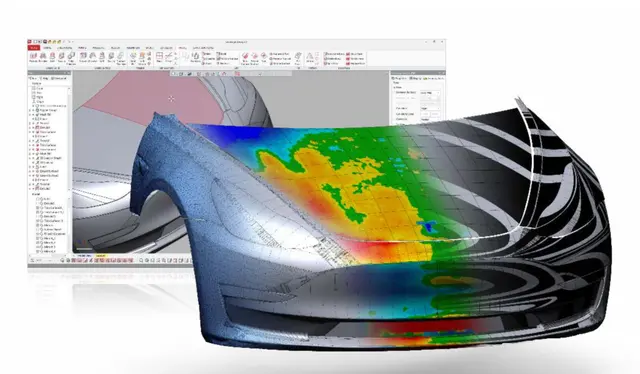

Tersine mühendislik veya parametrik modelleme araçlarını kullanırken oluşturduğunuz geometrilerin sapmalarını kontrol ederek hata payını ortadan kaldırabilir, renk haritası sayesinde raporlamalar yaparak dar tolerans içeren bölgelerde detaylı çalışmalar gerçekleştirebilirsiniz

Yüzey Modelleme

Tersine mühendislik çalışmalarında tarama uygulamasının yapılma nedeni kumpas vb. mekanik araçlarla ölçülemeyen geometrilere ihtiyaç duyulmasıdır. Bu geometrilerin tarama dosyası kullanılarak modellenmesi ve diğer yüzeylere entegre edilmesi gerekir. Geliştirilmiş seçme özelliği ve seçime en iyi oturacak geometrik yüzeyleri otomatik oluşturarak sizlere yardımcı olur, zaman ve para kazandırır

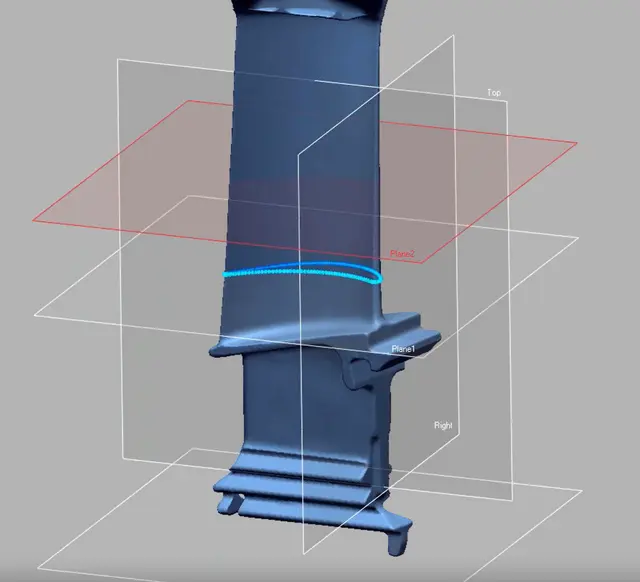

Design X ile nokta bulutu veya STL dosyası üzerinde eksenleme, hizalama ve düzeltme işlemlerinizi yapabilirsiniz

Neden İhtiyaç Duyarız?

Tarama dosyaları, cihazların referans olarak kullandığı marker veya düzlemlerin üzerinde hizalanmış nokta bulutlarının birbirleri üzerinde hizalanmasından oluşturulan poligonal yüzey datası olduğundan dolayı uzay boşluğunda herhangi bir yerde birbiri üzerinde konumlanmıştır. Modelleme sonrası istenen eksenlerin sıfır noktası uygun bir yerde olmalı ve üretim için tekrar modellenmesi gerektiğinden dolayı bu eksenlerin sıfır noktası referans alınmalıdır

Nasıl Çalışır?

İster nokta bulutundan STL oluşturun, isterseniz yazılıma aktarın, modelleme işlemi için referans olarak kullanmak istediğimiz datanın eksen takımının uygun bir yerde olması tarama datasının doğru eksenlenmesinden ve buna bağlı olarak katı veya yüzey modelin de doğru eksende olması beklenir. Design X eksenleme araçları bu uygulamaları yapmanıza olanak sağlar. Oluşturulan geometriler üzerinden eksenlerin doğrultuları belirlenir ve eksen takımı uygun konuma getirilir
