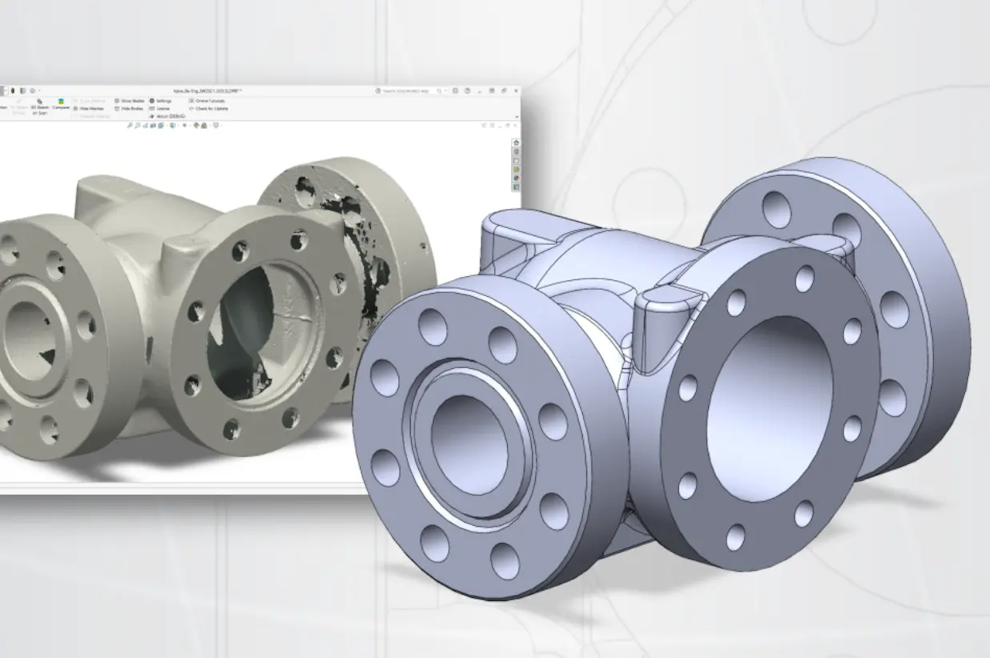

Mesh2Surface, Poligonal yüzey ağlarınızı CAD modellerine dönüştürmenize olanak tanıyan, SOLIDWORKS'e yönelik bir tersine mühendislik eklentisidir. Profesyonel bir CAD modelinin yeniden oluşturulmasına yardımcı olacak yüzeyler ve eğriler oluşturmak için etkili araçlar sağlar

Aynı nesnenin farklı açılardan yapılmış tarama dosyaları ile çalışmanız gerektiğinde Mesh2Surface yanınızda

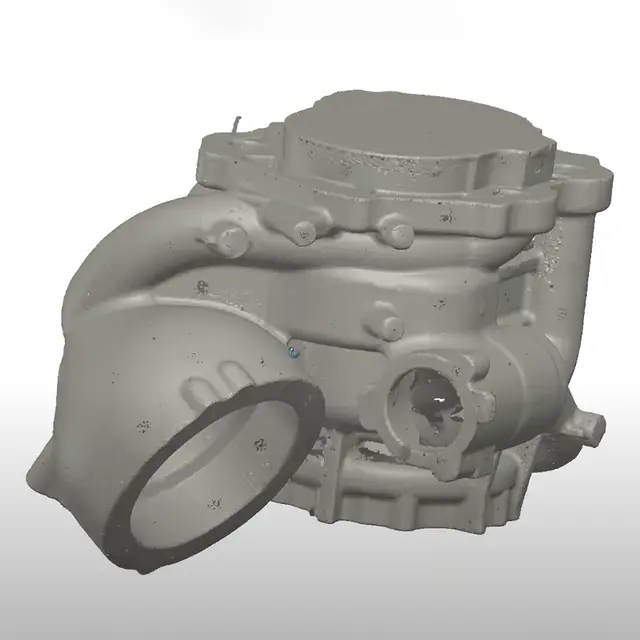

Tarama Dataları Nedir?

Tersine mühendisliğin başlangıç aşamalarından olan tarama uygulamaları nesnelerin dijital versiyonlarını oluşturmak için kullanılan bir yöntemdir. Bu yöntemdir. Optik ve lazer teknolojilerini kullanan sistemler ile tarama işlemleri yapılır. Endüstriyel uygulamalarda toleranslar dar olduğundan kullanılacak cihazlar konusunda dikkatli olunmalı ve kalibrasyonu patentli olan sistemler tercih edilmelidir

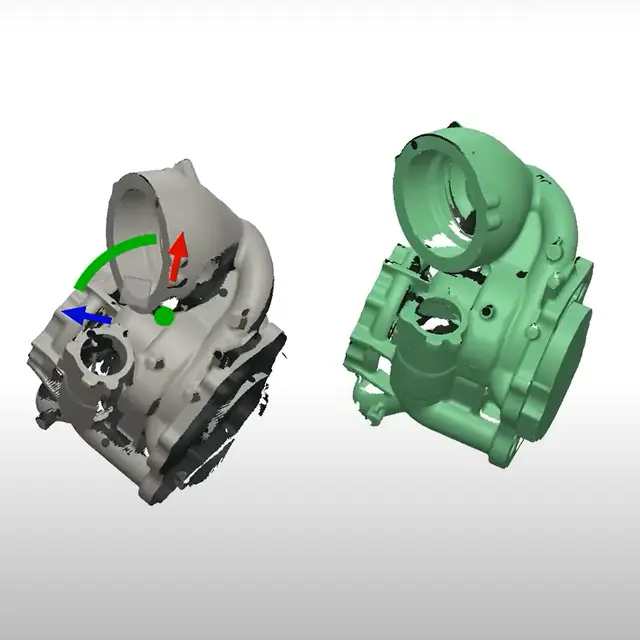

Neden Çoklu Taramaya İhtiyaç Duyarız?

Tarama sırasında parçaların görünmeyen kısımları için farklı açılardan taramalar yapılması ve bunların tek bir bütün oluşacak şekilde hizalanması gerekir. Her ne kadar bu işlem tarama cihazının yazılımında yapılabilse de farklı bir referanslama ile hizalama gerektiğinde veya nokta bulutundan değil de STL dosyası üzerinden hizalama yapılması gerektiğinde Mesh2Surface gibi bunu yapabilecek bir yazılıma ihtiyaç duyarız

Nasıl Hizalanır?

Tarama dosyalarının hizalanması için farklı yollar vardır. Bu yöntemler kullanıcının seçtiği 3 ortak noktadan hizalama, yazılımın nokta yoğunluğu ve benzer yüzeyleri arayarak örtüştürdüğü bölgelerden yapılan hizalama, referans marker kullanıldı ise seçilen referans markerlar ile hizalama gibi yöntemler kullanılır. Bu yöntemlerin tarama uygulamasına göre doğru kullanılması gerekir, aksi taktirde taramalar hassas yapılsa dahi hizalama doğru yapılmadığında poligonal yüzey -STL- doğru oluşturulamaz

Tarama dosyası yani STL üzerinde işlem yapmak ve geometri oluşturmak her CAD yazılımının yaptığı bir işlem değildir. Bu işlem için Mesh2Surface çözümü tersine mühendislik uygulamalarında sizler için pratik ve hızlıdır

Neden Tarama Datası Üzerinden Geometrik Unsurlar Oluştururuz?

Tarama dosyası parçanın dijital ikizi olarak referans alındığından tersine mühendislik uygulamaları için çok kolay ve hızlı bir modelleme yapmanıza olanak verir. Tarama dosyası üzerinde modelleme sırasında işlemler yapmak için kullandığınız araçların yetenekleri önemlidir. Mesh2Surface ile STL üzerine kolayca geometriler oluşturup buradan referans alarak parametrik veya yüzey modellemelerinizi yapabilirsiniz

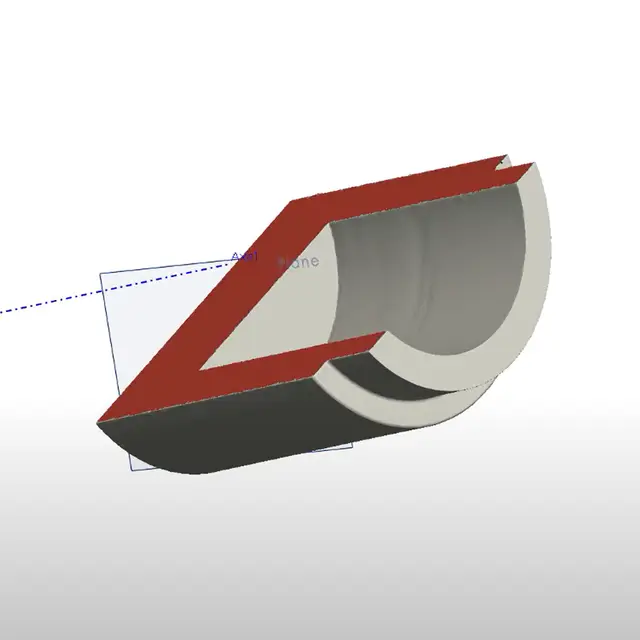

Sketch Ortamı Yetenekleri

CAD yazılımlarının sketch ortamında 2 boyutlu çizimler konusunda hızlı olması 3 boyutlu tasarım sürecini hızlandırır. Mesh2Surface sketch ortamında benzer geometrik unsurları tanır ve hızlıca işlem yapabilir, kesit aldığınız yerden sketch oluşturabilir ve tarama üzerinde hizalama yaparak 2 boyutlu çizimlerinizi hızlıca tamamlayabilirsiniz

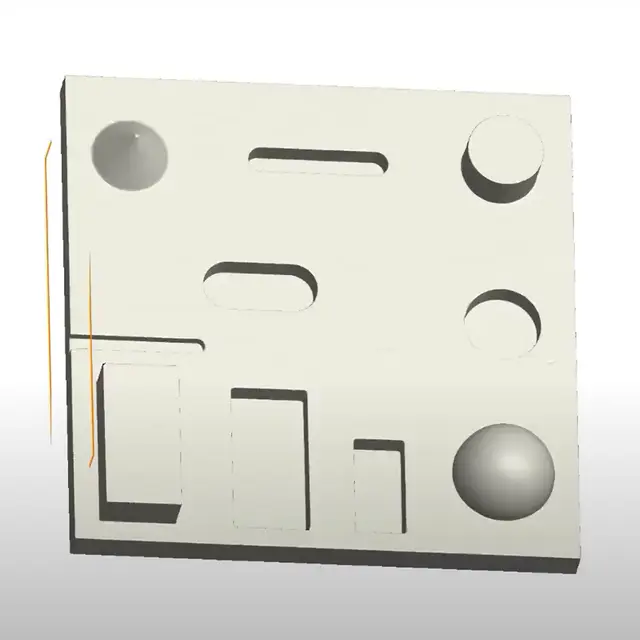

Kompleks 2B Geometrileri Otomatik Oluşturun

Tarama dosyası üzerinde oluşturulacak kesitlerde üzerinde işlem yapmak istediğiniz aynı geometrileri Mesh2Surface ile otomatik olarak seçin ve geometrilerinizi oluşturarak zaman kazanın

Mesh2Surface yazılımı Solidworks yazılımana bir eklenti olarak çalışır ve Solidworks yazılımını bir tersine mühendislik silahına dönüştürür

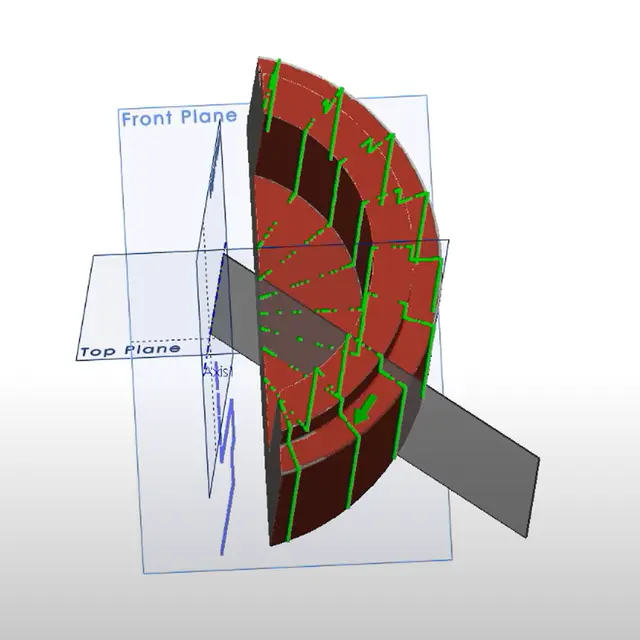

Tarama Datası Üzerinde 3B Sketch ile Çalışın

Tarama dosyası üzerinde referans geometrik unsurlar oluştururken aldığımız kesitler 2 boyutlu olduğu ve 3 boyutlu çizim yapmamız gerektiğinden dolayı bizlere iş yükü oluşturur. Ancak 3 boyutlu sketch sayesinde fazlaca kesit alma ve karmaşık işlem yüklerinden kurtulabilirsiniz

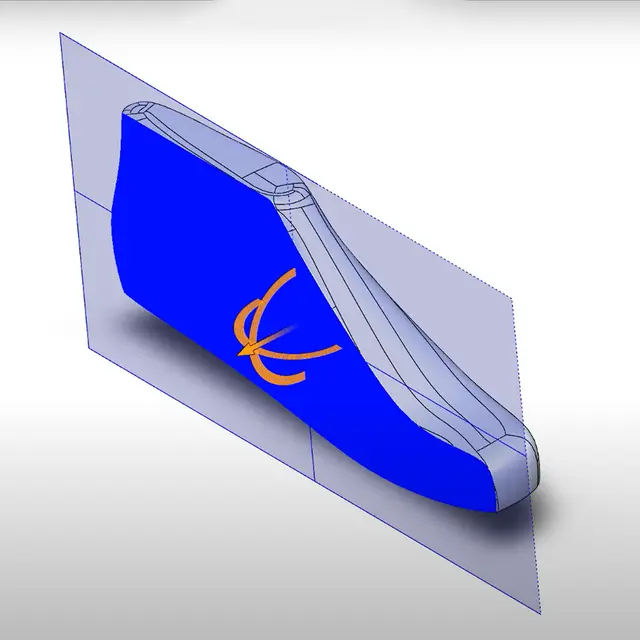

Tarama veya Parametrik Seçtiğiniz Alana 3B Fit Yüzey Oluşturun

Yüzey modellemesi yapma kendi haliyle bir uzmanlık alanıdır. Ancak tersine mühendislik için geliştirilen Mesh2Surface yazılımı sayesinde 3 boyutlu olarak seçim yaptığınız alana yüzey oluşturabilir ardından bunun renk haritası ile kontrolünü gerçekleştirip sapma oranlarına göre istediğiniz toleranslarda modellemenizi yapabilirsiniz

Tarama dosyası üzerinde sizlerin ne kadar fazla yetenekli komutla işlem yapabileceğinizden bahsettik ancak bunlara ek olarak otomatik yüzey oluşturma tamamen Mesh2Surface görevi

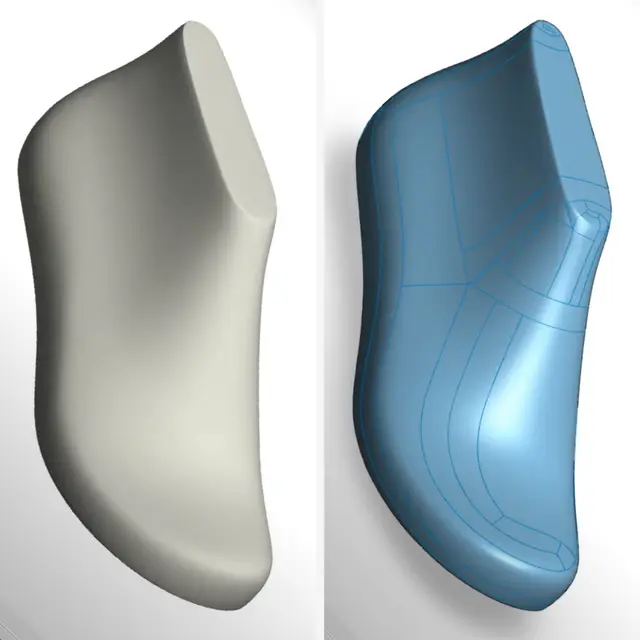

Neden Otomatik Yüzey?

Tersine mühendislik çalışmalarında her zaman ihtiyaç duyduğunuz modelleme parametrik veya dar toleranslarda olmak zorunda değildir. Bundan dolayı tamamen kapalı olan bir STL üzerinde otomatik yüzey modelleme yaparak hızlıca sonuca ulaşabilirsiniz

Free Form Modelleme Yapın

Basit ve verimli olan serbest form yüzey kaplama, kullanıcının standart yüzey kaplama yöntemleriyle mümkün olmayan serbest form yüzeyi yeniden oluşturmasına olanak tanır. Tescilli snap-to-mesh teknolojisi, profesyonel olmayanların bile kısa sürede şekiller oluşturmasına olanak tanır

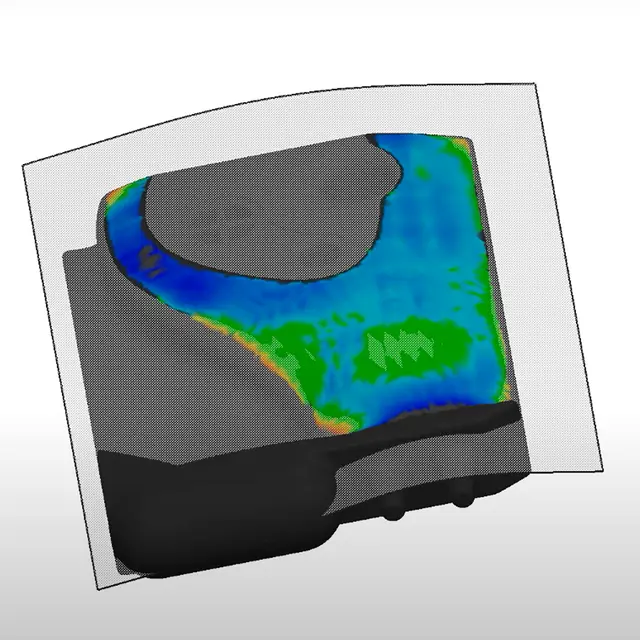

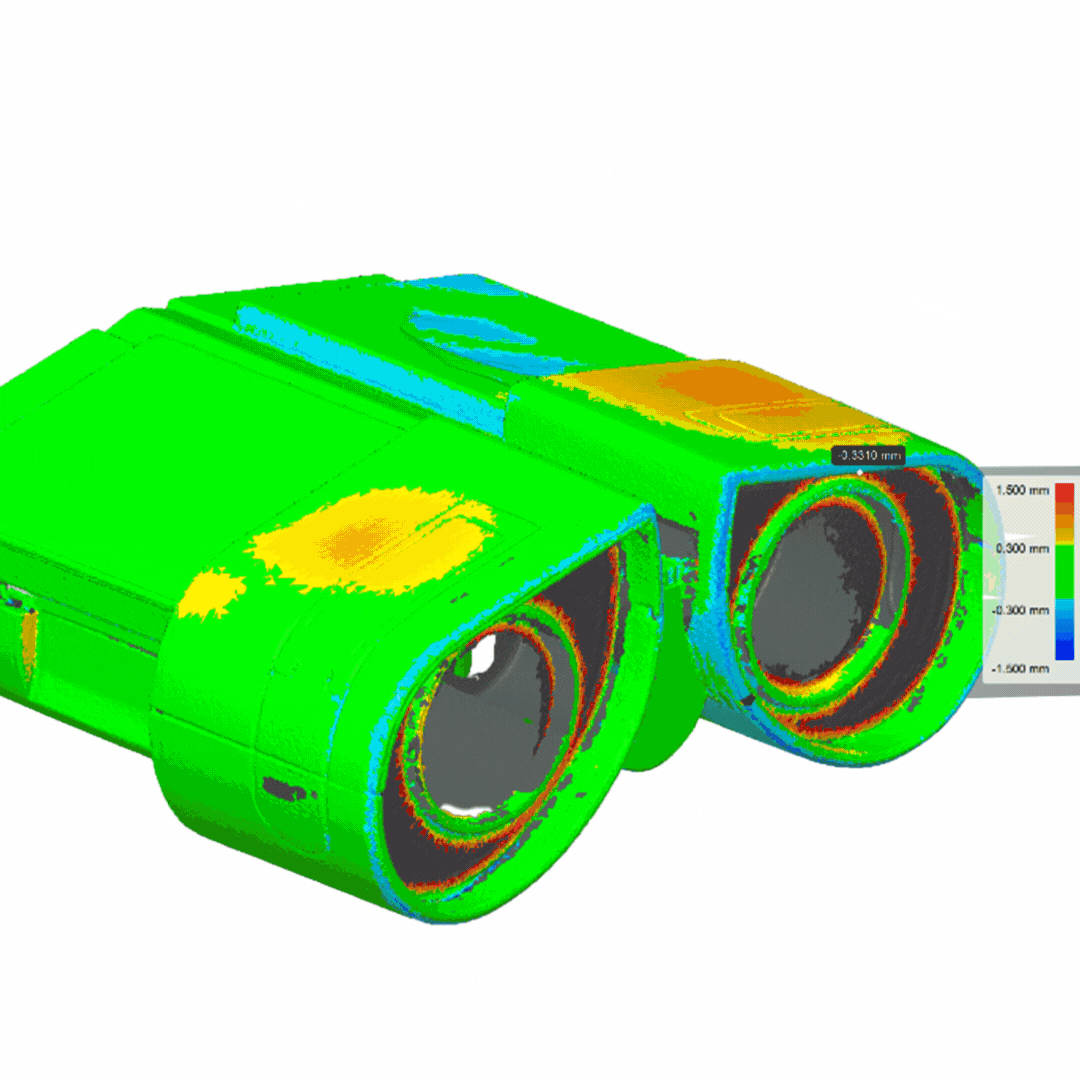

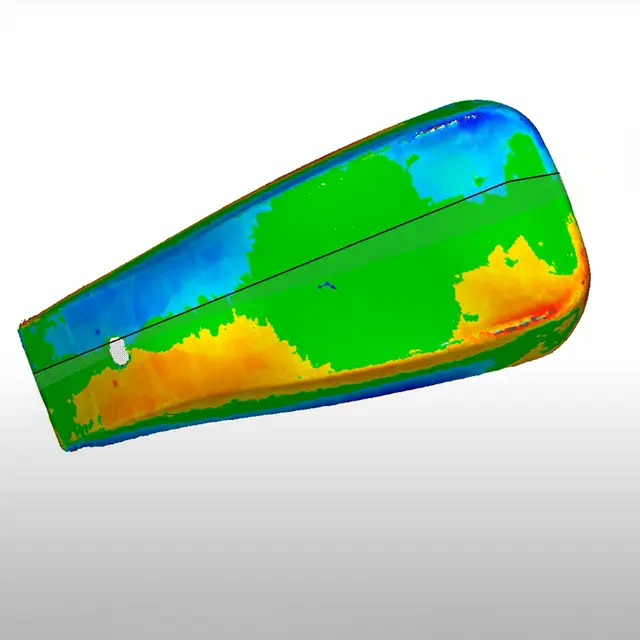

Sapma Analizi İle Kontrol Edin

Etkin mesafe renk haritası ile rekonstrüksiyonunuzun doğruluğunu kontrol edin. CAD modelini, işleminizin herhangi bir anında referans STL (mesh) ile karşılaştırın. Sapma analizörü herhangi bir SOLIDWORKS gövdesiyle (yüzey veya katı) çalışır ve referans tarama verilerini neredeyse anlık hızla karşılaştırır

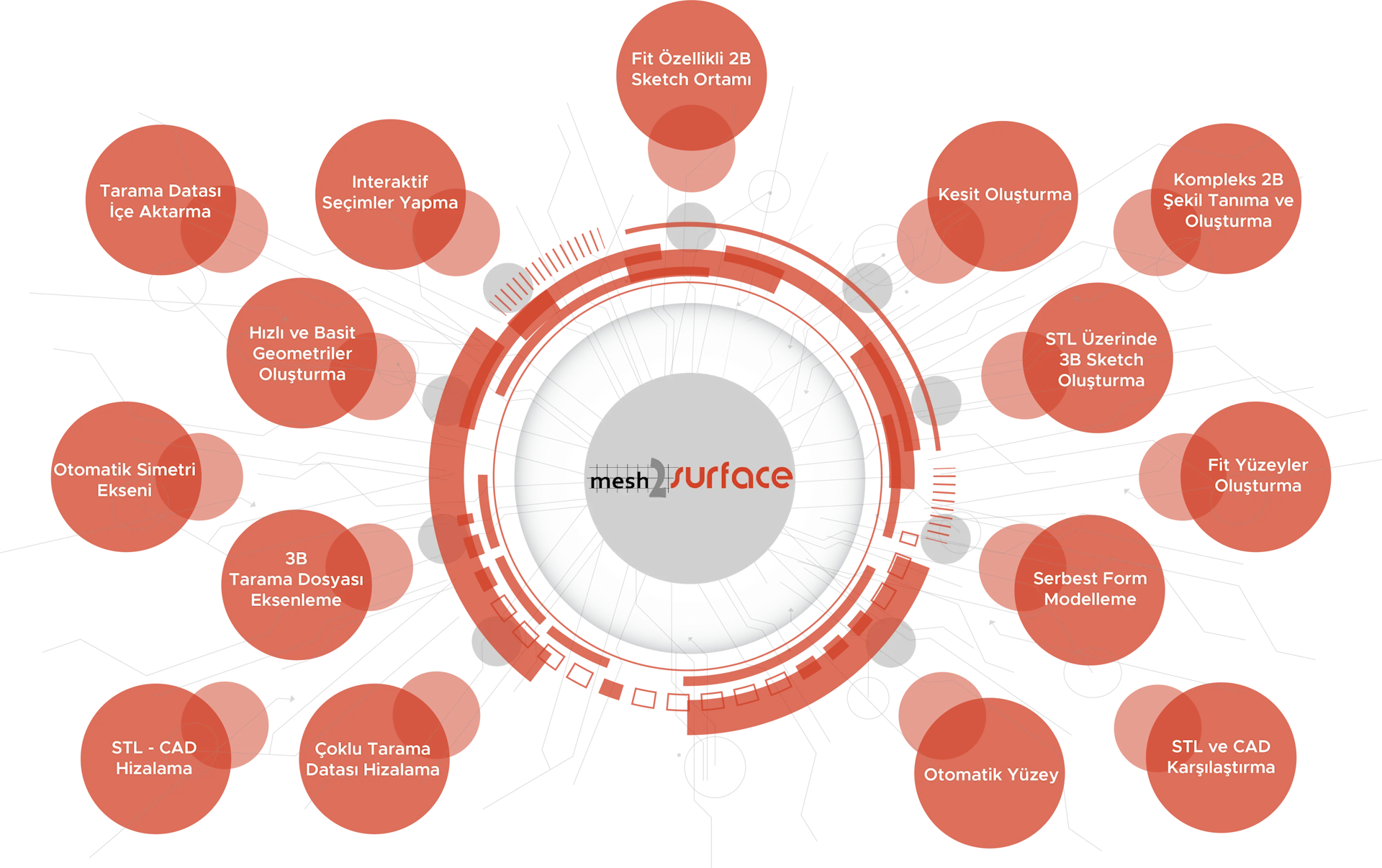

SOLIDWORKS için Mes2Surface Yazılımını Hızlı ve Etkili Kılan Özellikler

• Tarama verilerini STL, OBJ, PLY veya PTX dosya formatı olarak içe aktarın

• STL datasını basitleştirin ve deönüştürün

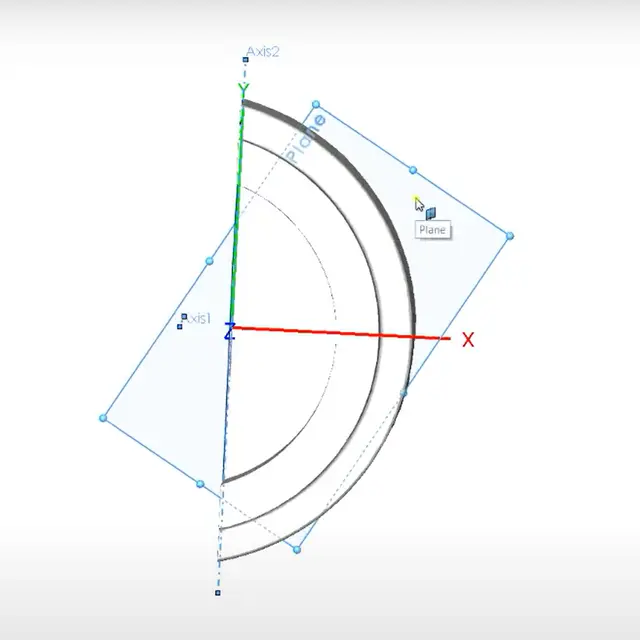

• Simetri düzlemi dahil geometrik unsur oluşturun

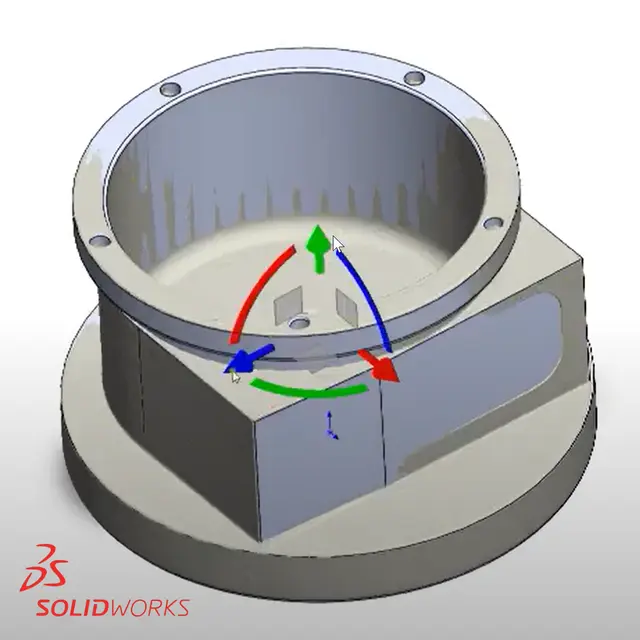

• Uzayda veya CAD modeline hizalayın

• Kesit oluşturun

• Temel ve gelişmiş 2B şekil tanıma ile kolayca çizim yapın

• Toleranslı kontrol ile 3B Çizim Yapın

• Fit yüzey oluşturun

• Sapma analizi ile kontrol sağlayın

• Serbest form ve hibrit modellemeler yapın

• Otomatik yüzey oluşturun

• 3B Tarama ve veri işleme uzmanları tarafından geliştirilmiştir.

• Hızlı ve verimli algoritma yapısı

• Kullanım kolaylığı için basitleştirilmiş arayüz

• Kapsamlı öğrenme eğitimleri

• Son teknoloji özellikler

• Tersine mühendislik süresini büyük ölçüde azaltarak para ve emek tasarrufu sağlar
