Herhangi bir 3D tarayıcıdan gelen 3D tarama verilerini CAD modellerine dönüştürmek için Scan to CAD yani taramadan modellemeye gidebilen yazılım. Basit ama güçlü özelliklerle donatılmış bu yazılımla dijitalleştirilmiş verilerinizi hızla kullanıma hazır modellere dönüştürebilirsiniz

Quicksurface ile tersine mühendisliğin başlangıç aşaması olan 3 boyutlu tarama dosyaları üzerinde kolayca işlem yapın ve hızlıca sonuca ulaşın

Tarama Datası Nedir ?

3 boyutlu tarama, parçaların üzerinden optik ve mercek sistemleri veya farklı renkli lazer teknolojileri ile uzaklıkları mikron mesafesinde noktalar toplanarak ve yüksek hassasiyetlerle birleştirildikten sonra poligonal yüzey oluşturularak yapılır. Bu işlemden çıkan nokta bulutu veya poligonal yüzey dosyalarına tarama datası denir

Ne Tarz Uzantıları Vardır ?

Tarama datalarının farklı teknolojilerin kullandığı farklı uzantıları olabilir, en yaygın olarak kullanılanı STL ve OBJ olsa da PTX uzantısı da endüstride kullanılmaktadır

Nasıl Kullanılır ?

Poligonal yüzey datası yani STL, obje yüzeylerinden elde edilen noktalardan oluşturulmuş üçgenler ile örülen yüzey oluşumudur. Bu yüzey üzerinde işlem yapmak için özelleştirilmiş yazılımlar kullanılmalıdır. Quicksurface ile bu datalar üzerinde çeşitli manipülasyonlar yapabilir, data ve yüzey kalitenizi etkilemeden poligon sayısında azaltma yapıp sisteminizi yormadan çalışmalar yapabilirsiniz

Quicksurface FULL yazılımı ile diğer CAD yazılımlarında çok uzun süren STL manipülasyonları ve yüzey modelleme işlemlerini hızlı ve kolayca yaparak zaman kazanarak masraflarınızı azaltabilirsiniz

Nedir ?

Tarama dosyaları üzerinden elde edilen poligonal yüzey datası referans alınarak yapılan işleme tersine mühendislik denir. Tersine mühendislik uygulamalarında dosyaların parametrik ve yüzey modellemelerinin yapılması gerekir. Bu işlemler CAD yazılımları veya uzantılarında çok zaman alsa da Quicksurface FULL sayesinde otomatik yüzey modelleme sayesinde hızlıca yapılabilir

Ne İşe Yarar ?

Yüzey modelleme, üzerinde en çok hesaplama yapılan ve uzmanlık isteyen bir modelleme alt dalıdır. Bundan dolayı çok uzun süren çalışmalar, yazılımlar ve sistemler gerektirir. Tersine mühendislik uygulamalarının en pozitif katkılarından biri de bu sürenin kısaltılması ve Quicksurface gibi yazılımlarla da kolaylaştırılmasıdır

QuickSurface Nasıl Kolaylaştırır ?

CAD yazılımları üzerinde yüzey modellemeleri arka plan matematik hesaplamalarından dolayı zordur ve güçlü donanım gerektirir. Bu yazılımları kullanarak poligonal data üzerinden işlem yapmak ve yüzey modellemesi oluşturmak CAD yazılımlarının bu hesaplama yöntemleri işlem sürelerini uzatarak üzerinde çalışmayı zorlaştırır. Quicksurface yazılımı sadece bu işlemler için özel olarak oluşturulmuş bir yazılımdır ve diğer yetenklerinin yanında hızlıca yüzey modellemesi yapmanıza izin verir

QuickSurface FULL ile tersine mühendislik uygulamalarında işlerinizi kolaylaştıracak özelleştirilmiş yetenekleri ile projelerinizi hızlı bir şekilde tamamlayabilirsiniz

İnteraktif Seçimler

Tarama dosyaları üzerinde modellemeniz ile ilgili spesifik bir alanda çalışmak için uzun uğraşlar yerine akıllı seçim aracı sayesinde benzer geometrileri hızlıca seçip işlemlerinizi tamamlayabilirsiniz

Referans Geometri Araçları

Düzlemleri, silindirleri, konileri ve küreleri hızlı bir şekilde yeniden oluşturun. Bunlar arasında diklik, paralellik ve çakışma gibi ilişkiler kurarak referanslarınızı belirleyin ve nesneyi koordinat sistemine doğru bir şekilde konumlandırmak için uzaya hizalama işleminde kullanılmak üzere çizgiler ve noktalar gibi referans geometriler de oluşturabilirsiniz

2D Bölümlemeler

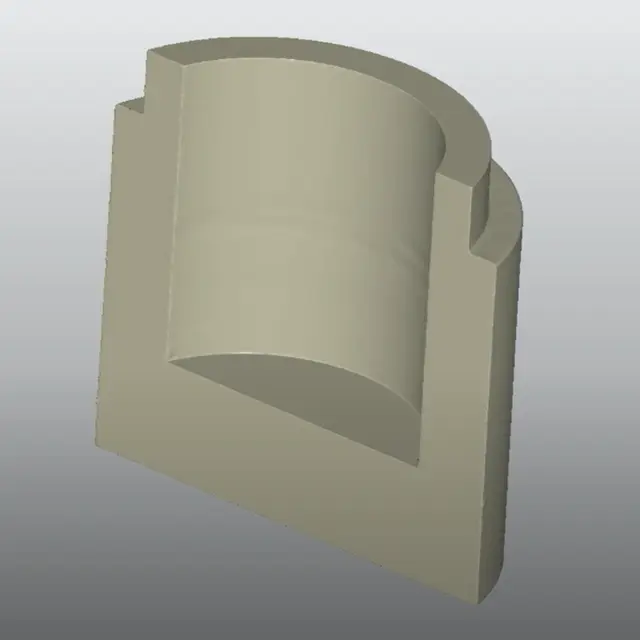

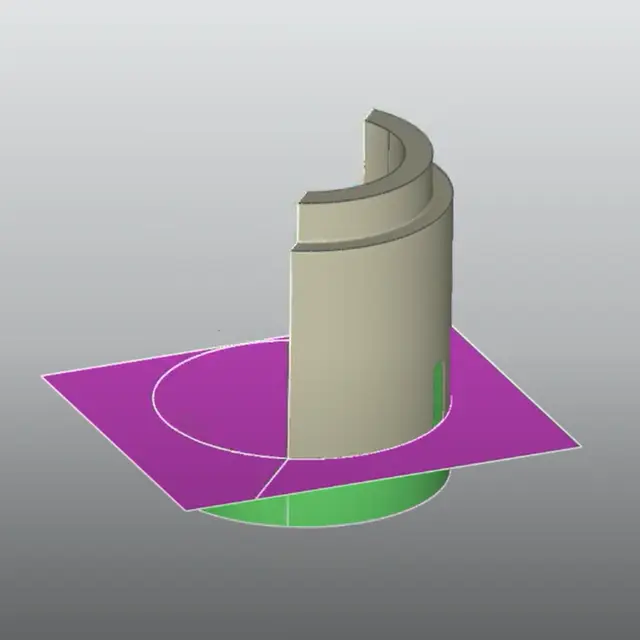

İnteraktif kesit alma, kullanıcının 2D Çizim için referans noktaları çıkarmasına olanak tanır. Kesit düzlemini çıkarılan ilkellere, CAD yüzeylerine hizalayın ve hatta ekranda etkileşimli olarak kesit oluşturun. Lofting amacıyla - kullanıcı aynı anda birden fazla kesit de oluşturabilir

Anlık Karşılaştırma ve Renk Haritası

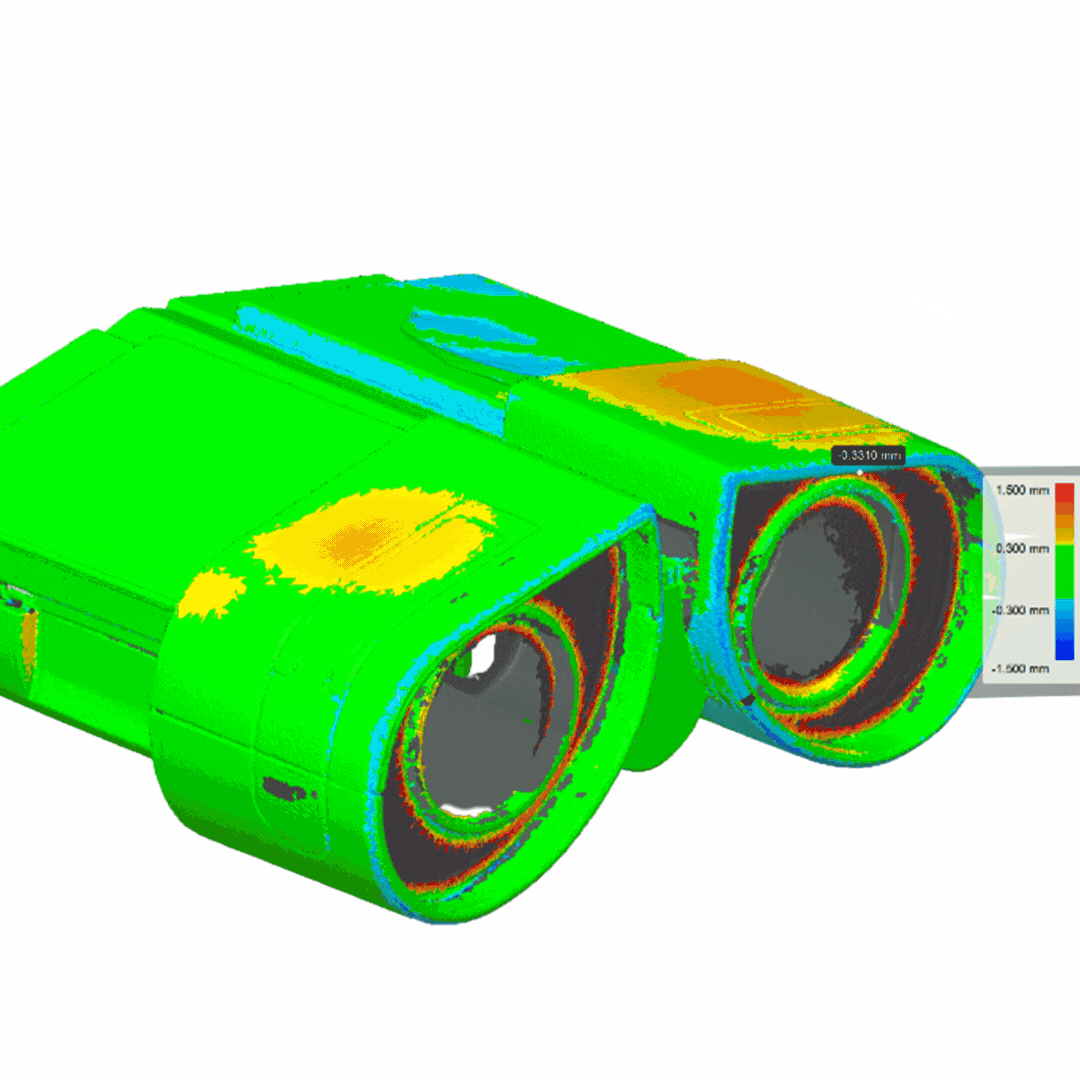

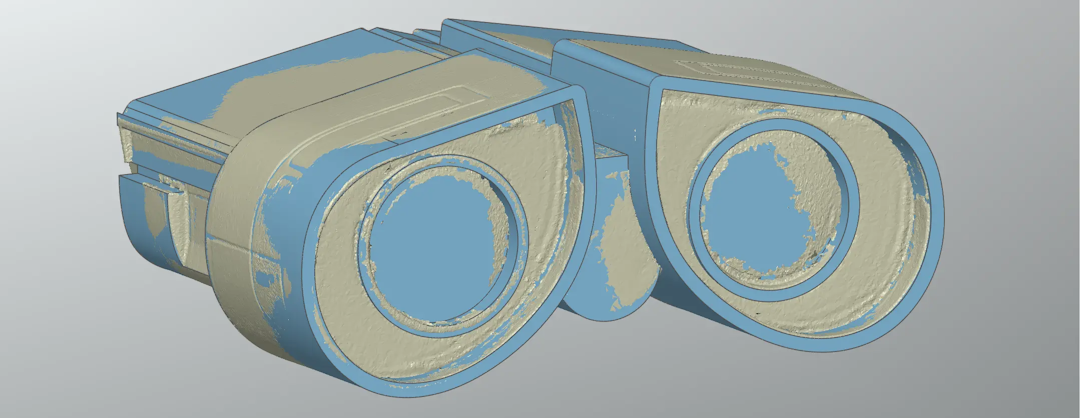

Modelleme yaparken referans STL datası üzerinden ne kadar uzaklaştığınızı görebilir ve renk haritası oluşturarak modellemenizin kalitesinden anlık olarak haberdar olabilirsiniz

QUCKSURFACE FULL yazılımını farklı kılan özellikler

• Referans ağ üzerinde otomatik segmentasyon yerine kullanıcı tarafından interaktif seçim

• Kısıtlı en iyi uyum (örneğin, noktalara en iyi uyumu elde ederken silindirin yönünü bir eksene paralel olacak şekilde kısıtlama yeteneği)

• Çıkarılan ilkeller arasındaki ilişkiler - paralellik, diklik, çakışma, ofset

• Çıkarılan ilkel (veri) önceliklendirmesine dayalı hızlı hizalama

• 2D Eskiz modunda gerçek zamanlı sapma renk haritası

• Serbest form modelleme için tescilli snap-to-mesh teknolojisi

• Tasarım amacı gerektiriyorsa, otomatik yüzeyi değiştirme yeteneği

• QUICKSURFACE Free Form sadece tam yüzey kaplama değildir, kullanıcı yüzeyin aykırı değerlere ve pürüze sahip olabilecek referans ağa eşlenmesini önlemek için kontrol noktalarının çözünürlüğünü ve konumunu manuel olarak ayarlayabilir

• Serbest Formda gerçek zamanlı sapma, daha az kontrol noktası ile daha hafif yüzeyler oluşturmaya yardımcı olur

• Parametrik hibrit modelleme - serbest form ve temel ilkellerle başlayarak, kullanıcı bunları kırparak karmaşık bir CAD modeli oluşturabilir ve daha sonra tasarım amacına göre yüzeyleri değiştirebilir

• Mesh'i temizleyerek 3D baskı için su geçirmez mesh oluşturma veya CAD ilkelleri ile boolean işlemleri oluşturma - hibrit modelleyici

• Sonunda, her şey sizin elinizde - Kullanıcı. Kendiniz deneyin. Eğer başka bir çözümle karşılaştırmak istiyorsanız - en iyisi aynı parçanın hem QUICKSURFACE hem de başka bir pakette tersine mühendisliğinin yapıldığı ve zaman değişiminin görüldüğü bir "hız testi" olacaktır. Bu sübjektif olsa da, QUICKSURFACE'in basitliğinin çoğu parçada çok daha hızlı bir tasarım süreci sağlayacağına inanıyoruz
